全站仪是一款精密电子设备,国家强制要求的年检只为确认全站仪的光学精度符合其标称值。但在日常使用过程中,导向系统定向、方位检查、自动移站、测量激光靶小棱镜等一系列工作都依赖全站仪的ATR功能实现。需要定期或根据实际情况及时进行补偿值和GUS74激光的校准,是否及时校准将直接影响导向系统的工作状态。
水平补偿
将仪器架置于稳定位置,将仪器在单面调平

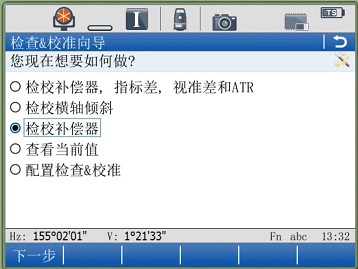

进入:用户→检查&校准→检校补偿器

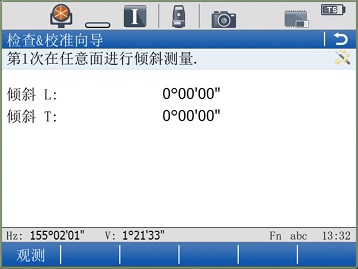

点击F1观测
当全站仪旋转180°,并出现以下界面时,则点击F1下一步→F1下一步
重新进行全站仪整平,检查检校结果;如果不理想,重复上述步骤。
检校补偿器、指标差、视准差和ATR
准备:将全站仪与棱镜架设在相互通视的位置上,理想距离为85m以上
查看当前仪器状态:正镜和倒镜各测量一次,理论上,水平角应相差 180°,竖直角之和应为360°,限差为2″;且全站仪自动照准棱镜中心

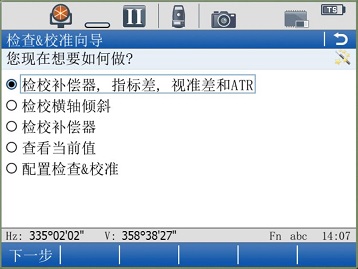

校准:进入用户→5:检查&校准→检校补偿器、指标差、视准差和ATR
正镜状态进入,手动瞄准棱镜中心→点击F1观测→全站仪将自动转至倒镜状态→再次手动瞄准棱镜中心→点击F1观测
可选择"重复测量"或继续点击F1"继续"直至回到检校界面或主界面
再次进行正倒镜测量,查看是否需要继续校准。如果仍需要,重复以上校准步骤。
