赫尔内及其周边的污水处理系统，作为保护惠勒巴赫和埃姆舍河免受水污排放的项目，正在进行改造。

惠勒巴赫是德国北莱茵-威斯特伐利亚州流经赫尔内的一条小溪，也是埃姆舍河在鲁尔地区的最大支流。多年来，由于该地区的煤矿开采导致地下运河无法开挖，这条河一直充当着地面管道的明渠。

在埃姆舍的置换项目下，作为一项保护惠勒巴赫和埃姆舍河的污水处理项目，赫尔内及其周边的污水处理系统正在进行改造。停止开采地下煤矿后，2.6公里长的新地下污水管道可以将污水输送转移到地表以下。

自1992年以来，埃姆斯彻河合作社一直在规划和进行埃姆舍重建项目，并与市政府紧密协调，该项目将在未来30年内投资近55亿欧元。近日，微型隧道项目的承包商Sonntag Baugesellschaft mbH & Co. KG公司与VMT合作，联手成为长期合作伙伴。该项目使用了海瑞克小型隧道掘进设备AVN1600至OD2160，装配有VMT的SLS顶管导向系统和TUnIS MT^{激光全站仪}系统。

VMT与Centerline（该公司负责项目测量）的出色合作，有利于快速完成开挖作业。

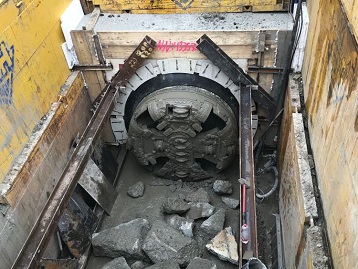

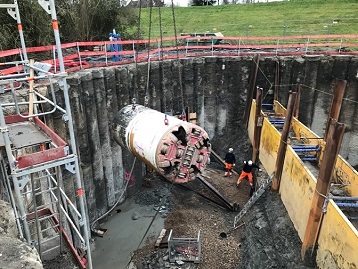

三段曲线掘进成功贯通
新污水管道分三段完成安装：第一段长350米，最小曲线半径480米，于2020年12月贯通；2021年2月至4月第二段贯通，长度为900米，最小曲线半径450米；第三段长700米，最小曲线半径450米，于2021年4月至5月顺利贯通。

在第一段隧道中，使用了一套标准的SLS顶管导向系统，该系统的核心硬件包括一个固定在始发井中的激光发射器和一台固定在掘进机上的激光靶。激光靶连续确定当前相对于隧道轴线的掘进机姿态。Sonntag Baugesellschaft说道:"第一段是'350米蜿蜒的长掘进'，以极高的精度顺利贯通。"

对于两个长距离曲线掘进，承包商使用了TUnIS MT^{激光全站仪}系统，它是VMT最新的激光导向系统。除了长距离和小曲线，工地现场不允许钻孔也是一个挑战。VMT系统的硬件安装通常需要钻孔和打膨胀螺丝，可以根据通视情况灵活选取安装位置。然而，由于该项目要求管道内壁不变，不允许在隧道内钻孔，因此需要精确计算视距。为了在不使用膨胀螺丝的情况下安装VMT硬件，安装过程中使用了张力环。

TUnIS MT^{激光全站仪}系统适用于精确高效的曲线和长距离掘进。该系统根据不变性原理，掘进机的水平和垂直位置由激光全站仪结合几个参考棱镜和目标棱镜以及掘进机内部的电子目标单元确定。激光全站仪永久安装在管道中，并在前进时与被推入的管道一起向前移动。集成在电子目标单元中的倾斜传感器可测量机器的仰俯角和滚动角。该系统不受漂移和折射影响，且与陀螺仪系统相比，所需的控制测量次数减少了50％。减少停机时间，显著提高隧道施工效率。

随着主要排水管道的顺利贯通，该项目将于2021年内完成并连接横向污水管，其中包括连接Herne-Königsgrube泵站，Herne-Hordeler Heide， Herne-Röhlinghausen泵站与Emschergenossenschaft污水治理部门的新下水道。
